Explorer 700

Explorer 700

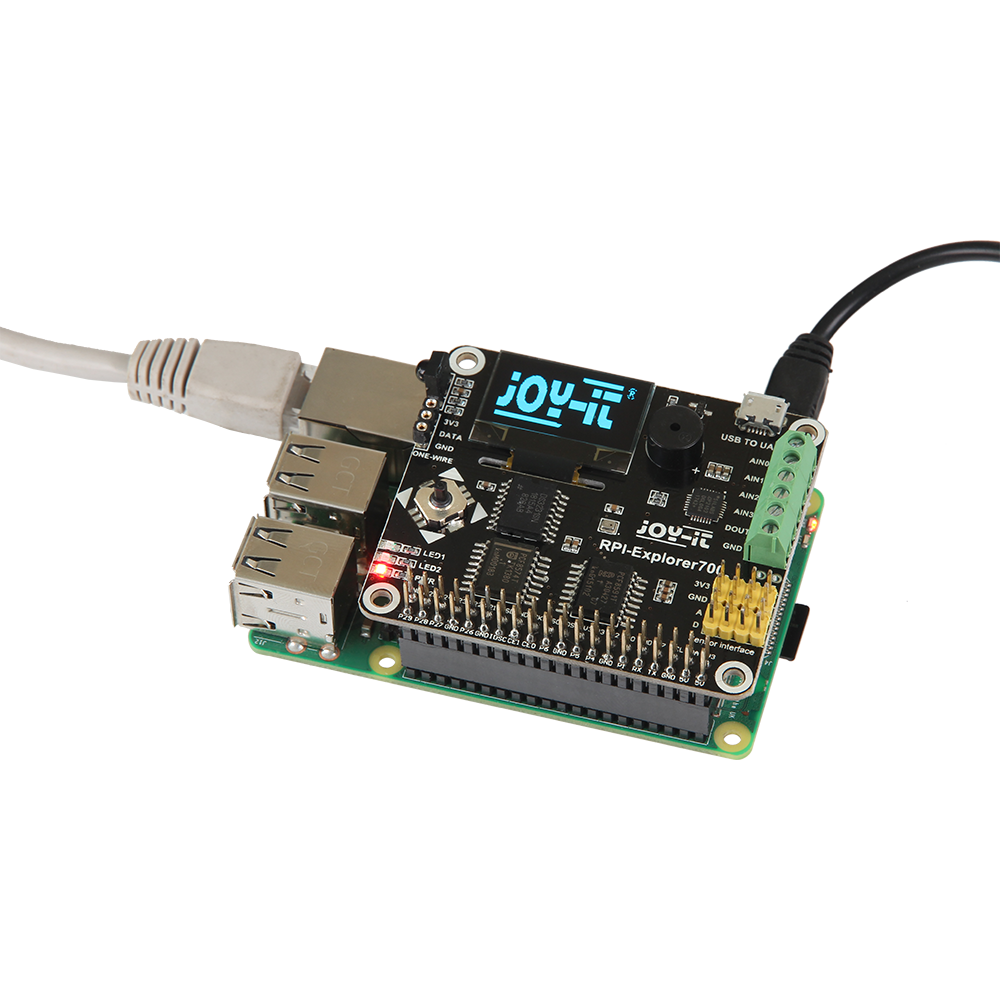

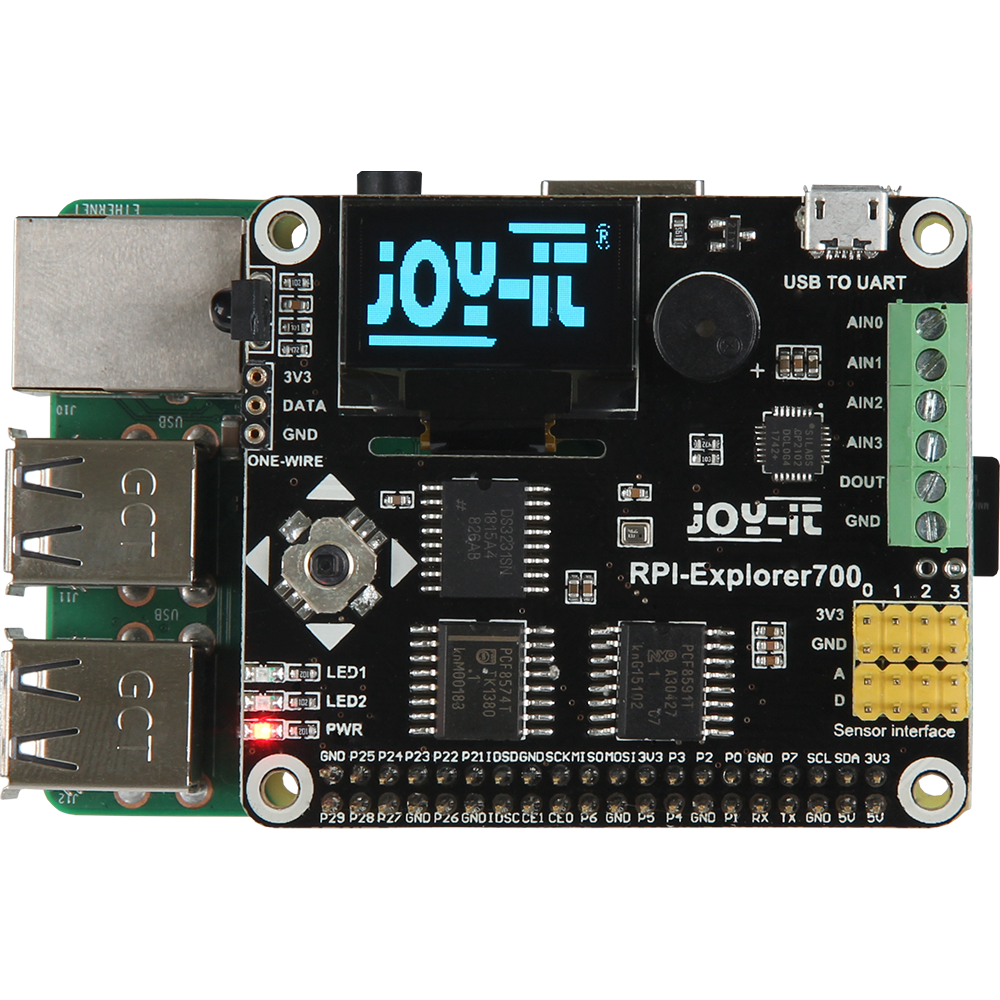

Das Explorer 700 Multifunktionsboard ist ein absoluter Alleskönner. Es ist mit vielen nützlichen Schnittstellen und sehr interessanten Erweiterungen ausgestattet:

  1. Pin-Header zu direkten Aufstecken auf den Raspberry B+, 2B oder 3B
  2. UART Schnittstelle: verbinden Sie ganz einfach UART Module wie z. B. RS232, RS485, USB TO UART (TTL-Kabel), etc.
  3. AD/DA IO Schnittstelle : angeschlossene Kabel via Schrauben fixierbar
  4. 1-WIRE Schnittstelle : zum Anschluß von 1-WIRE Geräten (z. B. DS18B20 Chipsatz, separat im Lieferumfang)
  5. Sensor Schnittstelle : es können digitale und analoge Sensoren angeschlossen werden
  6. 0.96 Zoll OLED-Display : SSD1306 Driver, 128×64 Pixel, SPI Schnittstelle
  7. Buzzer
  8. USB TO UART, Konverter mit CP2102 Chipsatz (Mini USB-Anschluss)
  9. PCF8591 : 8-bit Analog/ Digitalwandler, I²C interface
  10. BMP180 : Sensor für atmosphärischen Druck, Temperatur und Höhe über normal Null, I²C interface
  11. PCF8574 : I/O Chip für I²C Schnittstelle
  12. DS3231 : High Precision RTC Chip, I²C interface
  13. Power LED
  14. Programmierbare LED
  15. Joystick
  16. LFN0038K IR Infrarotempfänger

Das Explorer 700 Board ist kompatibel zu folgenden Raspberry Modellen: B+, 2B, 3B, 3B+, 4B.

Spezifikationen

Spezifikationen

Modell

Explorer700 Erweiterungsplatine

Schnittstellen

UART, AD/DA: angeschlossene Kabel via Schrauben fixierbar, 1-Wire , Sensor

Display

0.96“ OLED Display (SSD1306 Treiber, 128x64 Pixel)

Weitere Funktionen

Pin-Header zum direkten Aufstecken, Buzzer, USB zu UART Konverter, PCF8591 8-Bit Analog/Digitalwandler, BMP280 Barometer, PCF8574 I/O Chip, DS3231 Echtzeituhr, Programmierbare LED, Joystick, LFN0038K Infrarotempfänger

Kompatibel zu

Raspberry Pi 4B, 3B+, 3B, 2B, B+

Abmessungen

85 x 56 x 17 mm

Gewicht

30 g

Lieferumfang

Explorer700 Erweiterungsplatine, DS18B20 1-Wire Temperatur Sensor, Abstandshalter und Muttern

EAN

4250236813332

Artikelnummer

RB-Explorer700

Häufig gestellte Fragen

Häufig gestellte Fragen

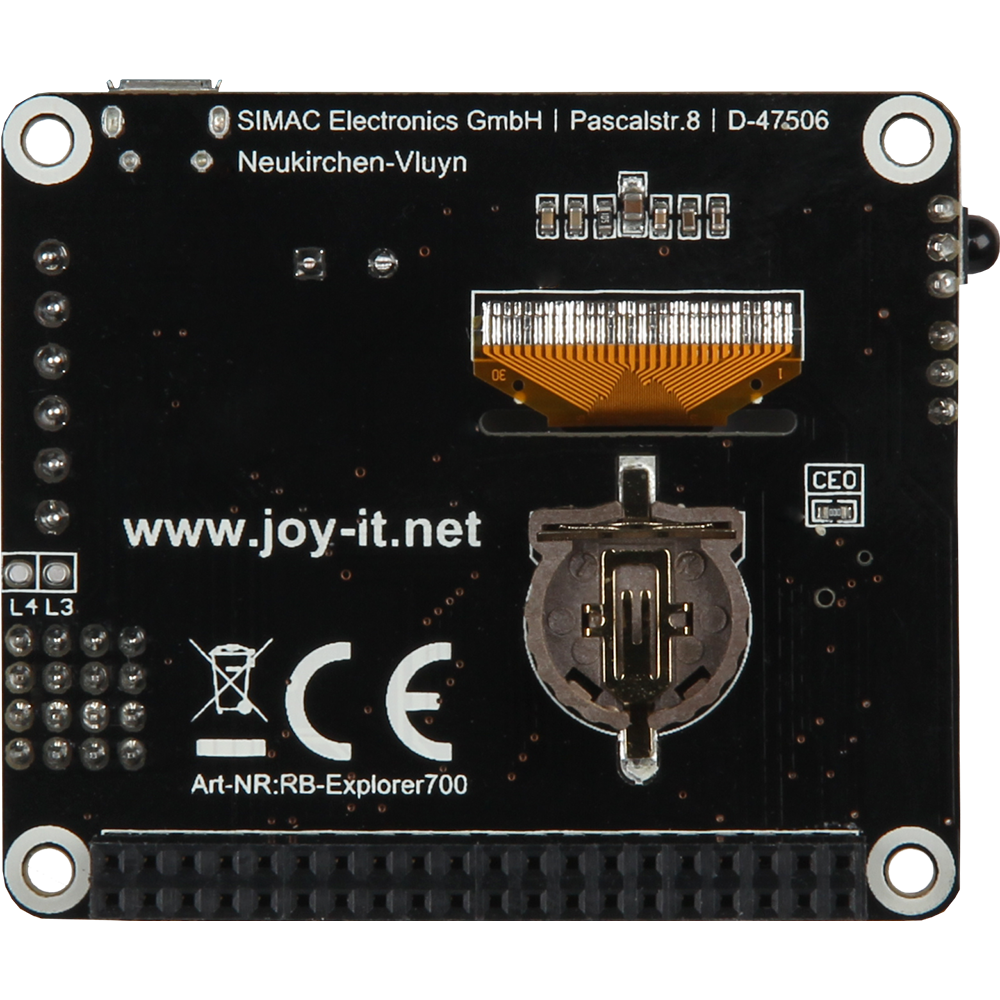

Welche Batterie wird für RTC benötigt?

CR1220
