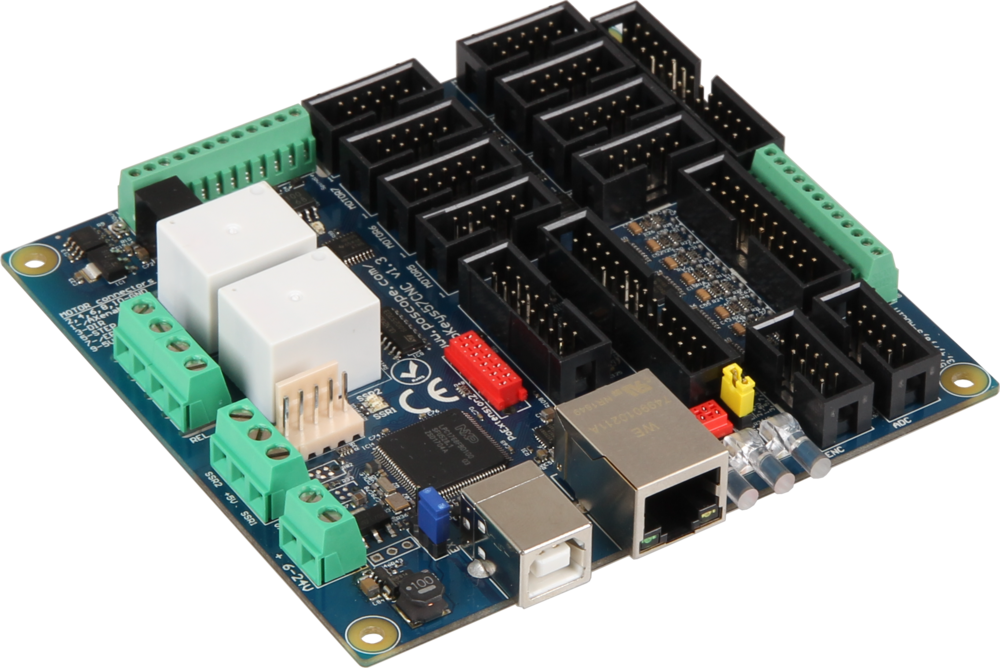

PoKeys 57CNC

Der PoKeys 57CNC ist ein leistungsfähiger CNCController mit USB- und Ethernet-Schnittstelle zur präzisen Steuerung von bis zu 8 Achsen. Er eignet sich ideal für industrielle und semiprofessionelle Anwendungen in Maschinensteuerung, Automatisierung und Systemintegration.

Der Controller unterstützt Mach3 und Mach4 PoKeysPlugins sowie Modbus TCP und bietet über ein integriertes Web-Interface direkten Netzwerkzugriff auf Konfiguration und Diagnose. Die Kommunikation mit dem Host-System kann flexibel über USB (1.1/2.0 HID-kompatibel) oder Ethernet (10/100 Mbit, DHCP oder statisch) erfolgen. Darüber hinaus unterstützt der Controller die Simulation einer USB-Tastatur sowie eines USB-Joysticks mit 6 Achsen und 32 Tasten. Diese Funktionen ermöglichen eine vielseitige Anpassung an unterschiedliche Steuerungsszenarien. Die Kombination aus Netzwerkfähigkeit, USBFunktionalität und Softwarekompatibilität macht den PoKeys 57CNC zu einer zentralen Schnittstelle für komplexe Steuerungssysteme.

Die umfangreiche I/O-Ausstattung umfasst 28 digitale Ein- und Ausgänge, 5 PWM-Ausgänge (bis 25 MHz, zwei davon Open-Collector) sowie 5 analoge Eingänge mit Tiefpassfilterung. Ergänzt wird das System durch mehrere Encoder-Eingänge und eine 125 kHz Pulssteuerung für bis zu acht Achsen.

Ein isolierter 0–10 V Ausgang zur Spindelsteuerung schützt vor Störeinflüssen. Über die PoExtBus/ PoNET-Schnittstellen lassen sich Erweiterungen wie Relaiskarten, Tastaturmodule, HD44780-Displays oder bis zu 100 I2C-Sensoren anschließen. Der Controller wird mit 6–26 V DC versorgt und arbeitet zuverlässig bei Temperaturen von 0–60 °C. Mit kompakten Abmessungen von 110 × 105 mm lässt sich das Gerät problemlos in bestehende Systeme integrieren.

Spezifikationen

Besonderheiten

Unterstützt Mach4 und Mach3 PoKeys Plugins,
Modbus TCP Unterstützung,
Web Interface,
Isolierter 0 - 10 V Ausgang für Spindelsteuerung (Rauschen vom Controller isoliert),
Zusätzlicher Anschluss für HD44780 LCD-Geräte (bis zu 4x20 Zeichen),
PoExtBus/PoNET Unterstützung zum hinzufügen von PoNet-KBD48CNC, PoPendant1C, PoRelay8, PoExtBusOC16 und bis zu 100 I2C Sensoren

USB Unterstützung

Kompaitbel mit USB 1.1/2.0 HID Standards,
Englische USB-Tastatur-Simulation,
USB-Joystick-Simulation (6 Achsen, 32 Tasten)

Ethernet

Ethernet 10/100 mit DHCP und fester IP Unterstützung

Digitale I/O

28 digitale I/Os mit Pull-Up Widerständen

PWM Ausgänge

5 frei konfigurierbare, hochgeschwindigkeits PWM Ausgänge (25 MHz PWM Timer) (davon zwei mit Open-Collector Transistorenausgängen)

Analoge Inputs

5 analoge Eingänge (12 Bit) mit digitaler Tiefpassfilterung (4 analoge Eingänge unterstützen zusätzlich analoge Tiefpassfilterung mit 1,9 kHz Trennfrequenz)

Encoder

Mehrere Encoder-Paar-Eingänge mit drei zusätzlichen, dedizierten Hochgeschwindigkeits-Encodern und einem Ultra-Hochgeschwindigkeits-Encodereingang

Puls-Motor

High-Performance 8-Achsen 125 kHZ-Pulsantrieb mit zusätzlichen Motoranschlüssen

Tastenfeld-Unterstützung

Unterstützung eines bis zu 16x8 großen Tastenfeldes

Anschluss

Ethernet oder USB-Verbindung zum Host-Gerät

Stromversorgung

6 - 26 V DC mit mindestens 2,5 W

Betriebstemperatur

0 - 60 °C

Lagertemperatur

-40 °C - 85 °C

Weitere Informationen

Abmessungen

110 x 105 mm

Gewicht

120

Lieferumfang

PoKeys57CNC

EAN

4250236815428

Artikelnummer

PoKeys57CNC
