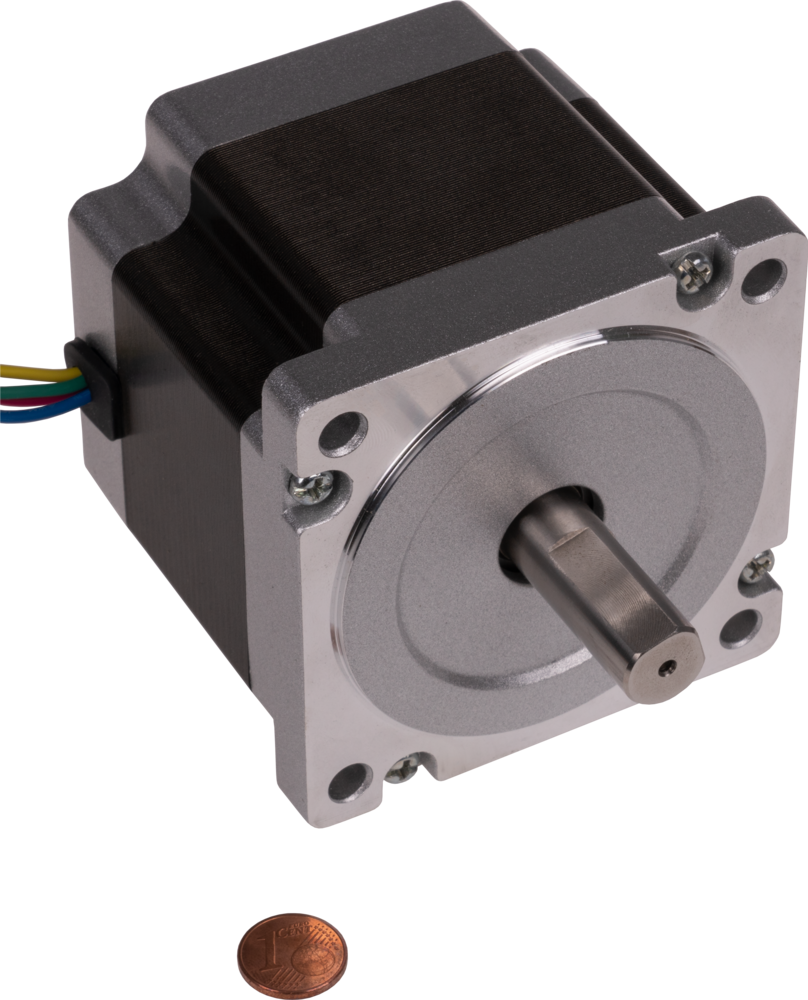

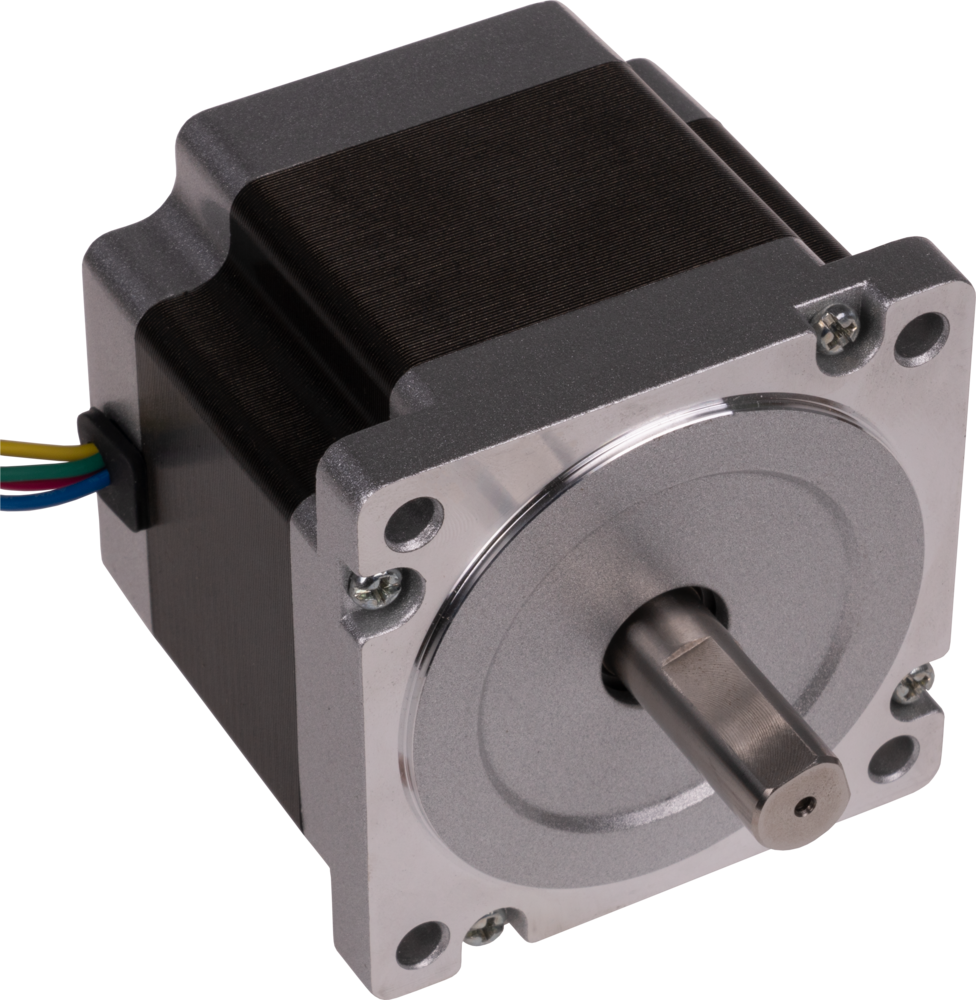

NEMA34 Hochdrehmoment-Schrittmotor

Dieser NEMA-34 Hochdrehmoment-Schrittmotor eignet sich auch für die größten Projekte (CNC-Anwendung, Robotik, etc.).

Mit seinem hohen Drehmoment von 3,8 Nm ist er auch hohen Anforderungen gewachsen.

Spezifikationen

Wellenmaße

Ø 14 x 30 mm (13 mm Doppel-Flachstelle)

Anschluss

6-Pol JST-Buchse

Haltemoment

3,8 Nm

Nennspannung

2,5 V

Nennstrom

5 A

Schrittwinkel

1,8 ° ±5 %

Anzahl der Phasen

2

Phasenwiderstand

0,5 Ω

Phaseninduktivität

2,6 mH

Isolationswiderstand

Min. 100 MΩ bei 500 V DC

Isolationsklasse

B (130°C)

Trägheitsmoment

1400 g·cm²

Rastmoment

0,14 Nm

Zulässiger Temperaturbereich

-10 bis 50 °C

Abmessungen

86 x 86 x 76 mm

Gewicht

2200 g

Lieferumfang

EAN

4250236821771

Artikelnummer

NEMA34-02

Downloads

• NEMA34-02 Datenblatt Deutsch - 357,9 KB
• NEMA34-02 Datenblatt Englisch - 346,28 KB
