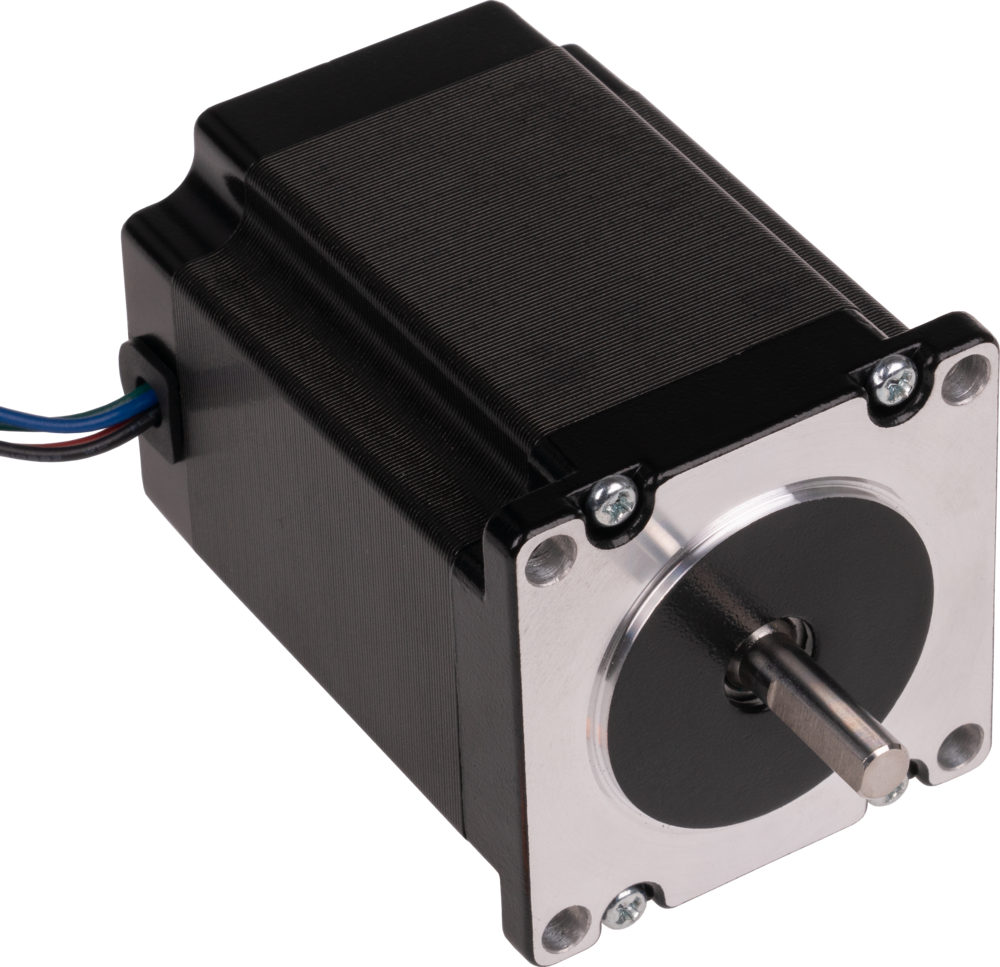

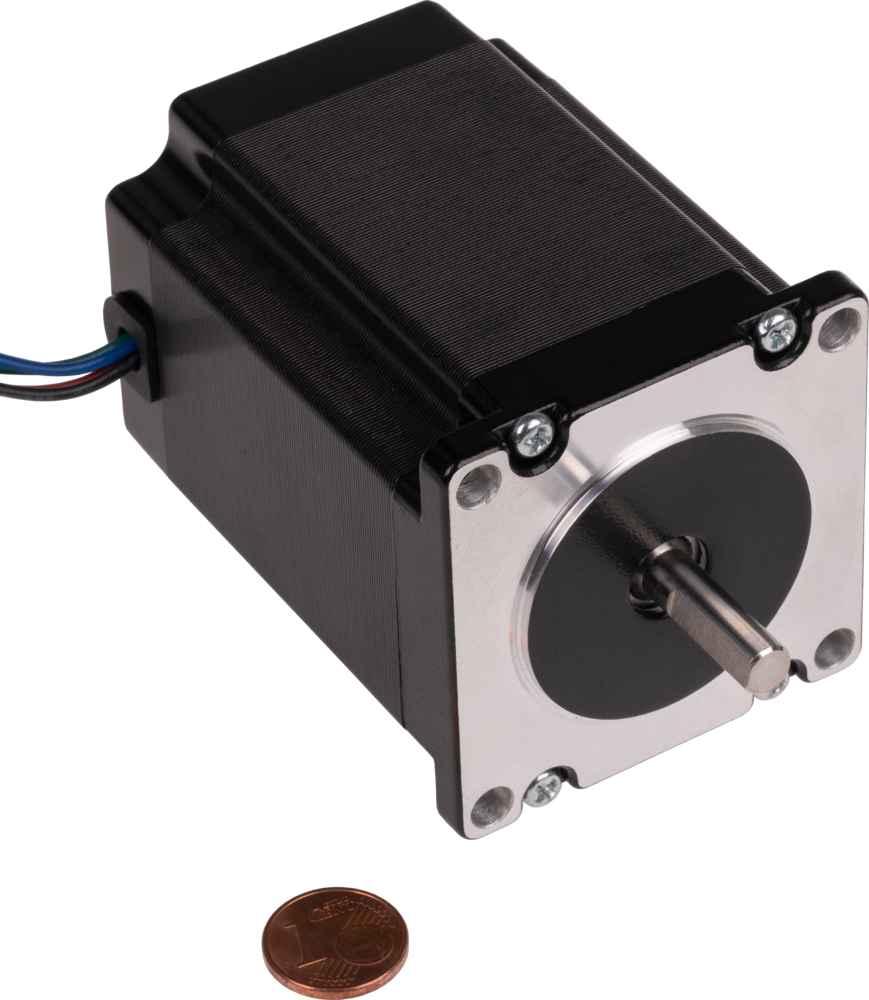

NEMA23 Schrittmotor

Bei unserer NEMA 23 Serie handelt es sich um Hochdrehmomentschrittmotoren.

Dieser Schrittmotor kann mit seiner hohen Leistung optimal für Aufgaben in den Bereichen Automatisierung, CNC (z.B. Fräse, etc.) oder Robotik eingesetzt werden.

Das hohe Haltemoment von 1,32 Nm zeichnet diesen Motor aus.

Spezifikationen

Wellenmaße

Ø 6,35 x 20 mm (5,85 mm Flachstelle)

Anschluss

4 Kabel

Haltemoment

1,32 Nm

Nennspannung

6,5 V

Nennstrom

1 A

Schrittwinkel

1,8 ° ±5 %

Anzahl der Phasen

2

Phasenwiderstand

6,5 Ω

Phaseninduktivität

20 mH

Isolationswiderstand

Min. 100 MΩ bei 500 V DC

Isolationsklasse

B (130°C)

Trägheitsmoment

460 g·cm²

Rastmoment

0,07 Nm

Zulässiger Temperaturbereich

-10 bis 50 °C

Abmessungen

56 x 56 x 76 mm

Gewicht

1000 g

Lieferumfang

NEMA 23 Schrittmotor, Anschlusskabel

EAN

4250236821764

Artikelnummer

NEMA23-05

Downloads

• NEMA23-05 Datenblatt Deutsch - 402,53 KB
• NEMA23-05 Datenblatt Englisch - 401,98 KB
