NEMA 23 Motor

NEMA 23 Motor

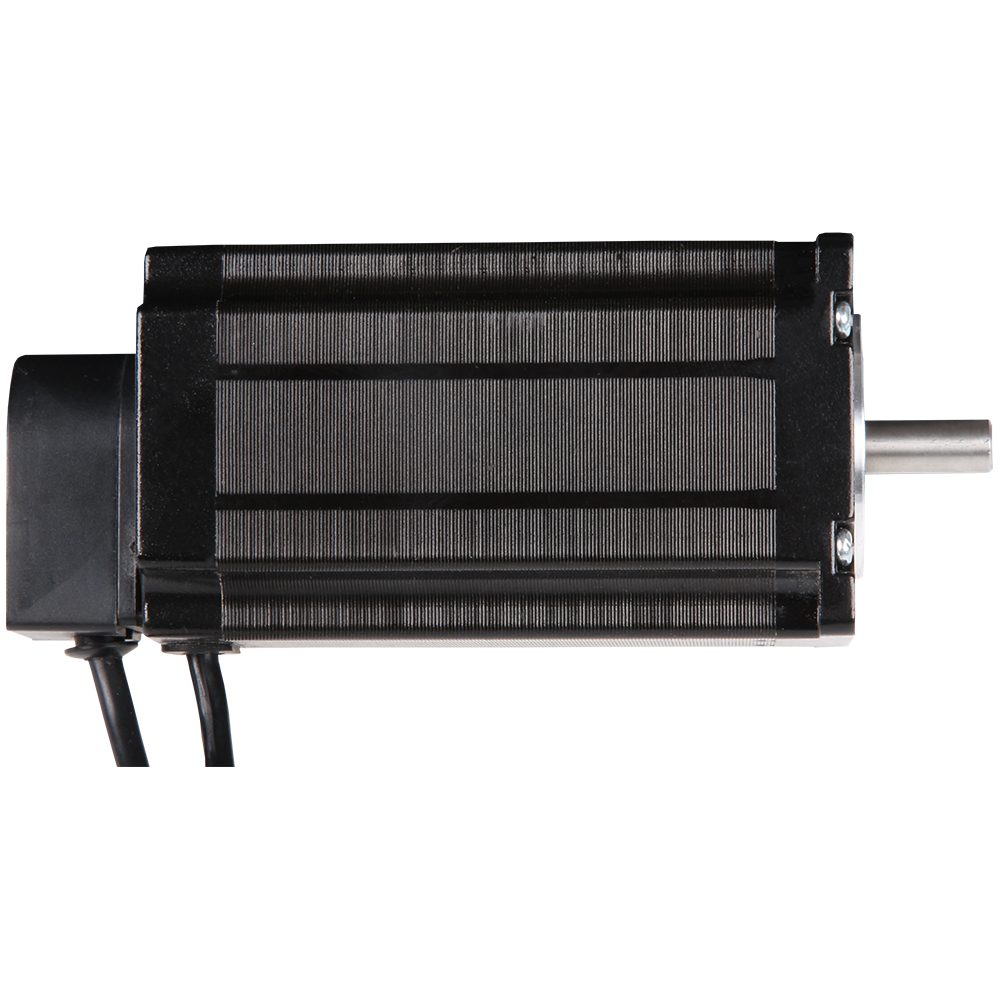

Dieser NEMA-Motor lässt keine Wünsche offen. Als ein closed-loop Schrittmotor mit 2 Phasen macht er 1,8° pro Schritt und sorgt damit für eine gleichmäßige Bewegung und ein optimales Haltemoment von 3 Nm. Mit Hilfe der Feedback-Schleife kann der Motortreiber erkennen und sicherstellen, dass die gewünschte Anzahl an Schritten gefahren wurde. Er besitzt einen geschlossenen Regelkreis mit einem Sensor, der die Genauigkeit der Positionierung erhöht und, im Rahmen der physikalischen Möglichkeiten einen Schrittverlust verhindert. So vereint der NEMA23-04CL die Vorteile der Schrittmotor- und Servomotortechnik.

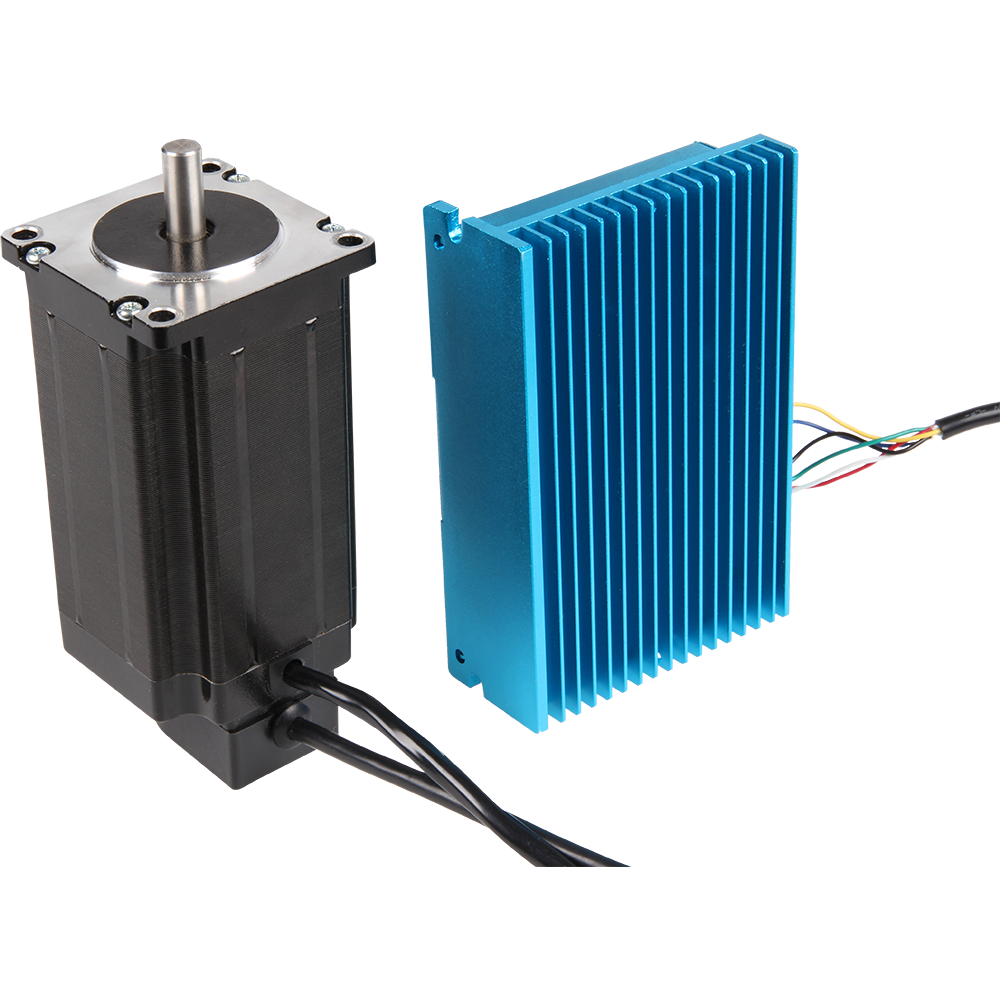

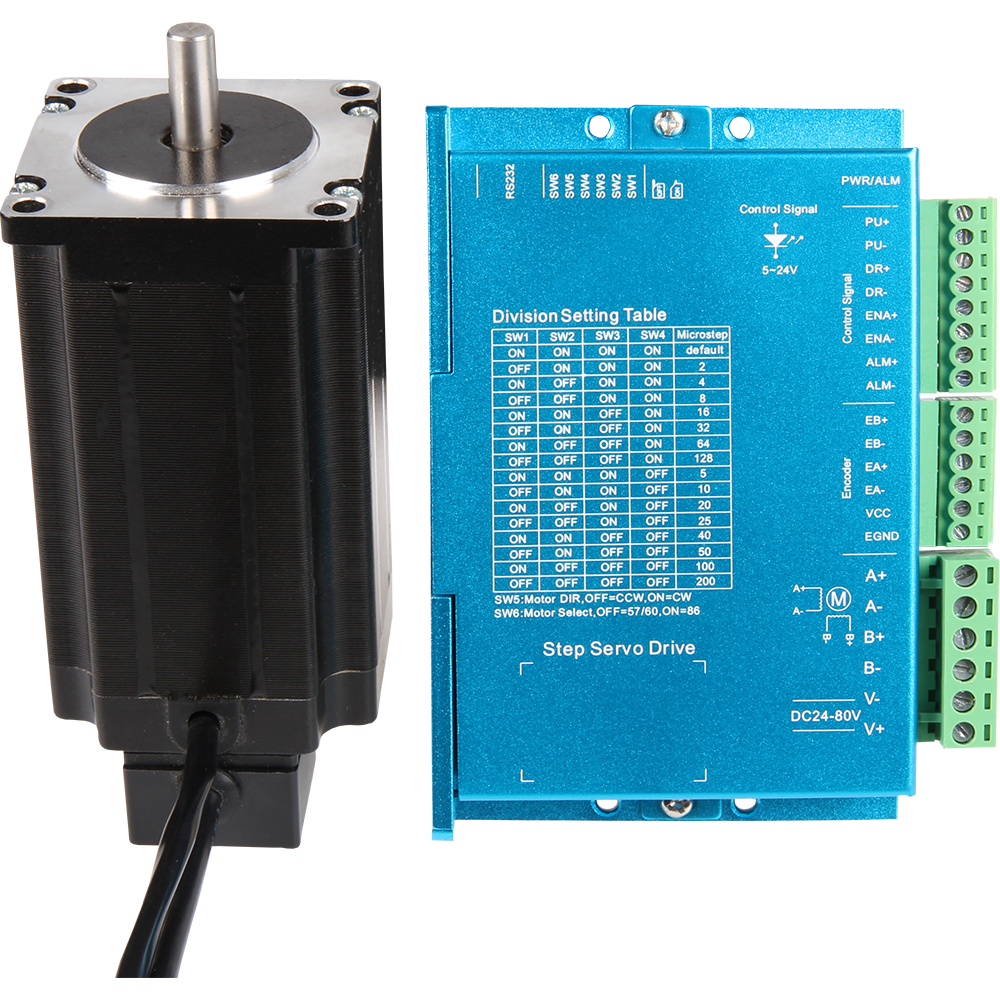

Besonderheit: Der closed-loop fähige Schrittmotortreiber ist bereits im Lieferumfang enthalten.

Spezifikationen

Spezifikationen

Spezifikation

57SHD4931-20BQ

Wellendurchmesser

Ø 8 x 18 mm (Einzelwelle)

Anschluss

4 Adern (Motor), 6 Adern (Regelkreis)

Schritte pro Umdrehung

200

Haltemoment

3 Nm

Nennspannung

3.15 V

Nennstrom

4.2 A

Schrittwinkel

1,8°

Anzahl Phasen

2

Phasenwiderstand

0.75 Ω

Phaseninduktivität

2.8 mH

Isolationswiderstand

Min. 100MΩ bei 500 V DC

Isolationsklasse

B (130°)

Trägheitsmoment

650 g·cm²

Rastmoment

0.1 Nm

zuläss. Temperaturbereich

-10 - 50 °C

Abmessungen

56 x 56 x 120 mm

Gewicht

1,4 kg

Lieferumfang

NEMA23-04 CL Schrittmotor, CL Schrittmotortreiber Modul

EAN

4250236818818

Artikelnummer

NEMA23-04CL
