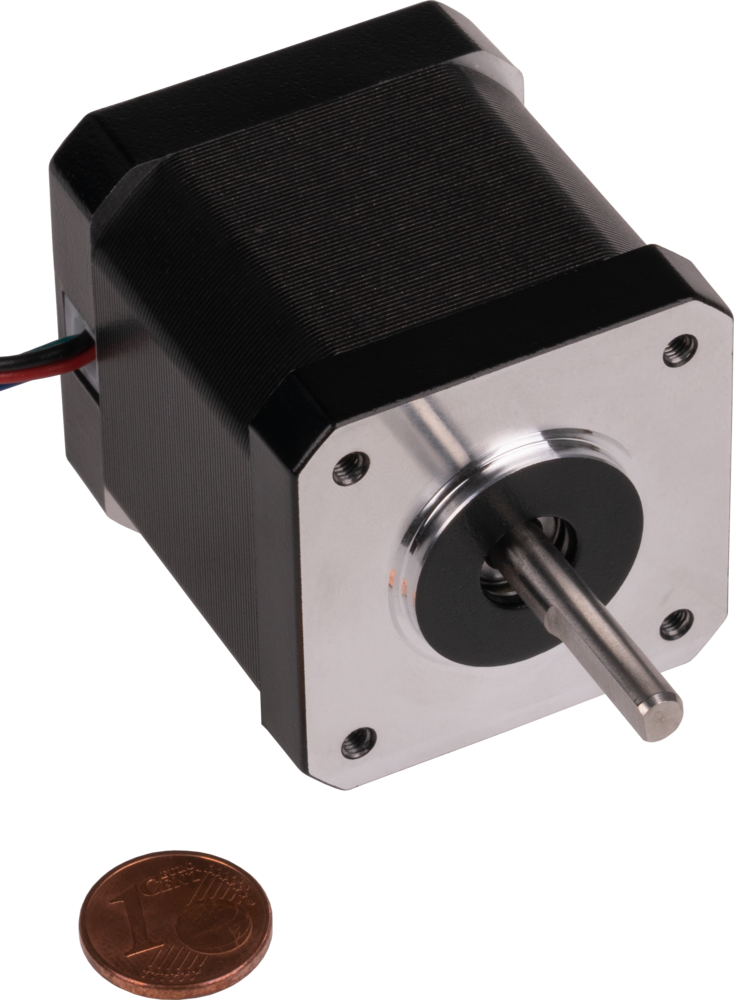

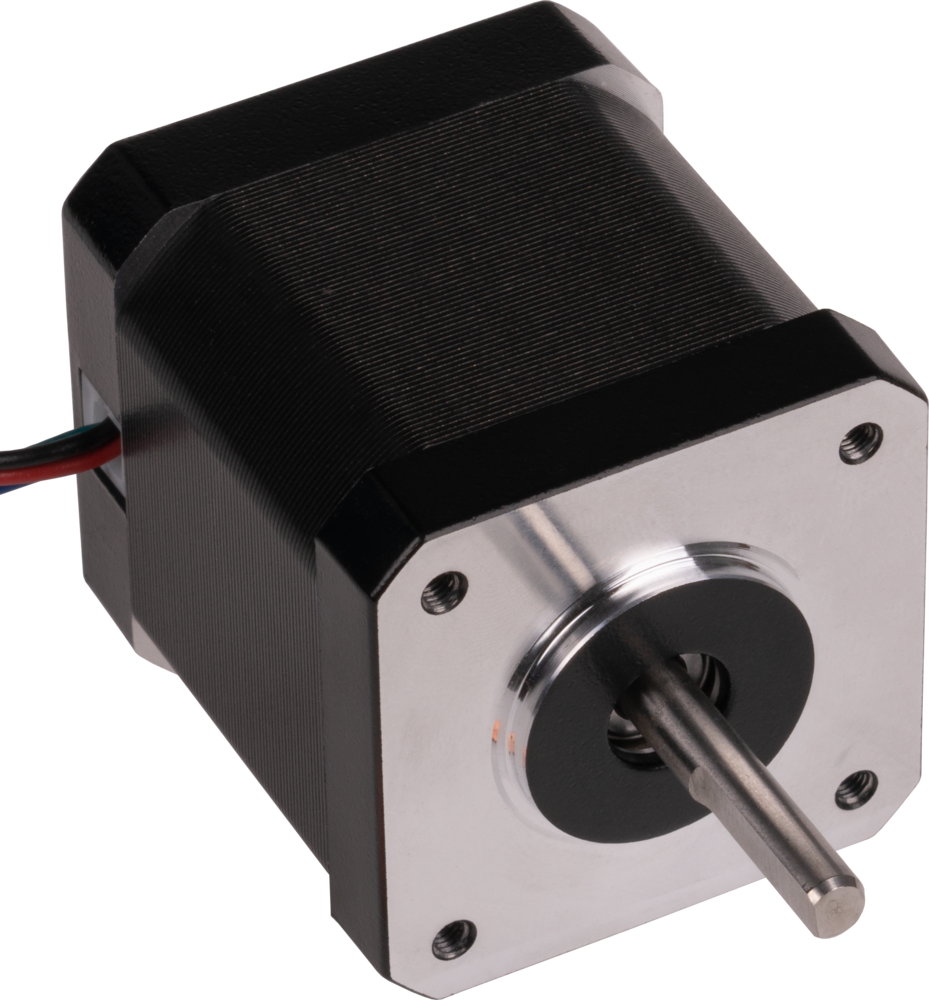

NEMA17-06
Bei unserer NEMA 17 Serie handelt es sich um Hochdrehmomentschrittmotoren, die Drehzahlen von bis zu 3000 U/min erreichen können.
Dieser Schrittmotor kann optimal für Aufgaben in den Bereichen Automatisierung, CNC (z.B. Gravierlaser, 3D-Druck, Fräse, etc.) oder Robotik eingesetzt werden.
Die kompakte Bauform und das geringe Gewicht prädestinieren diesen Schrittmotor für Projekte mit geringem Bauraum/ geringer Gewichtskapazität.
Spezifikationen
Wellenmaße
Ø 5 x 22 mm (Einzelwelle)
Spezifikation
42SHD4425-24BH
Anschluss
4-poliges Buchsengehäuse Raster 2,54 mm
Schritte pro Umdrehung
200
Haltemoment
0,59 Nm
Schrittwinkel
1,8 ° ±5 %
Nennspannung
2,8 V
Nennstrom
2,0 A
Anzahl der Phasen
2
Phasenwiderstand
1,4 Ω
Phaseninduktivität
3,0 mH
Isolationswiderstand
Min. 100 MΩ bei 500 V DC
Isolationsklasse
B (130°C)
Trägheitsmoment
82 g·cm²
Rastmoment
0,02 Nm
zulässiger Temperaturbereich
-10 bis 50 °C
Weitere Informationen
Abmessungen
42 x 42 x 70 mm
Gewicht
420 g
Lieferumfang
NEMA17-06 Schrittmotor
EAN
4250236821733
Artikelnummer
NEMA17-06
