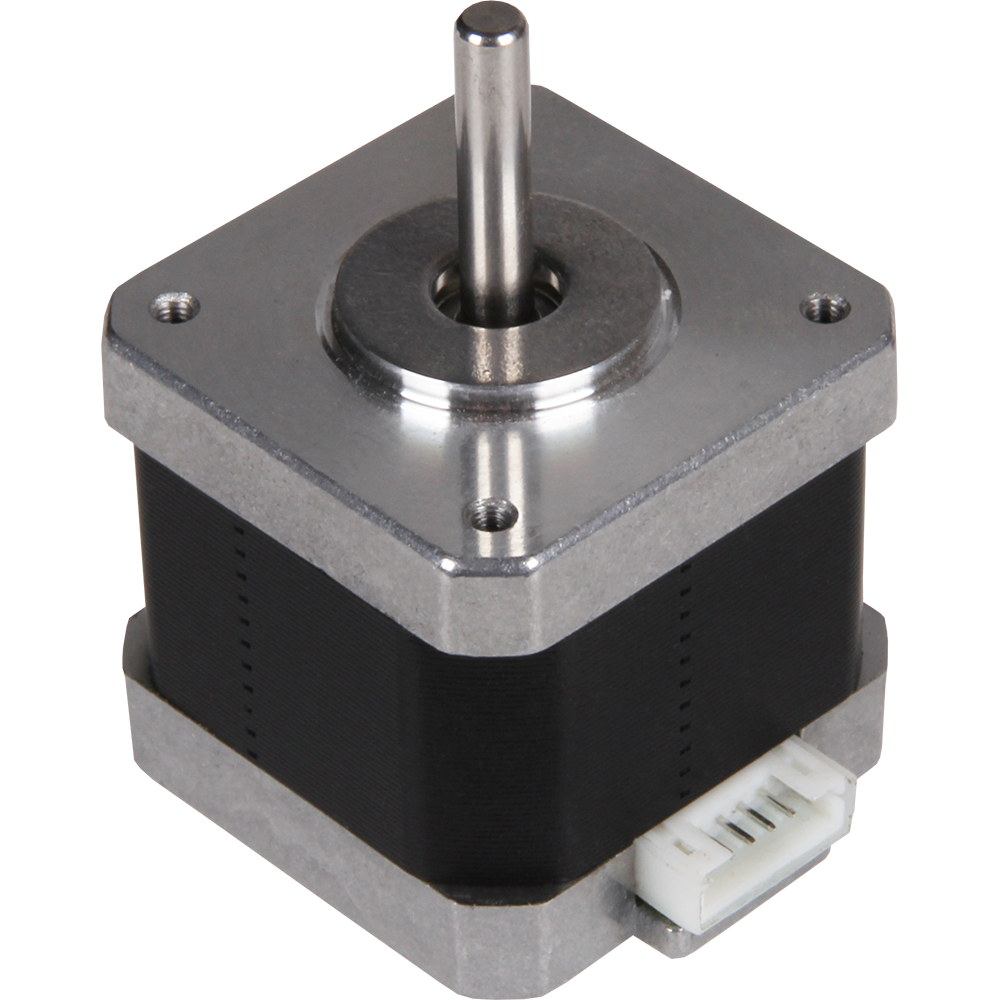

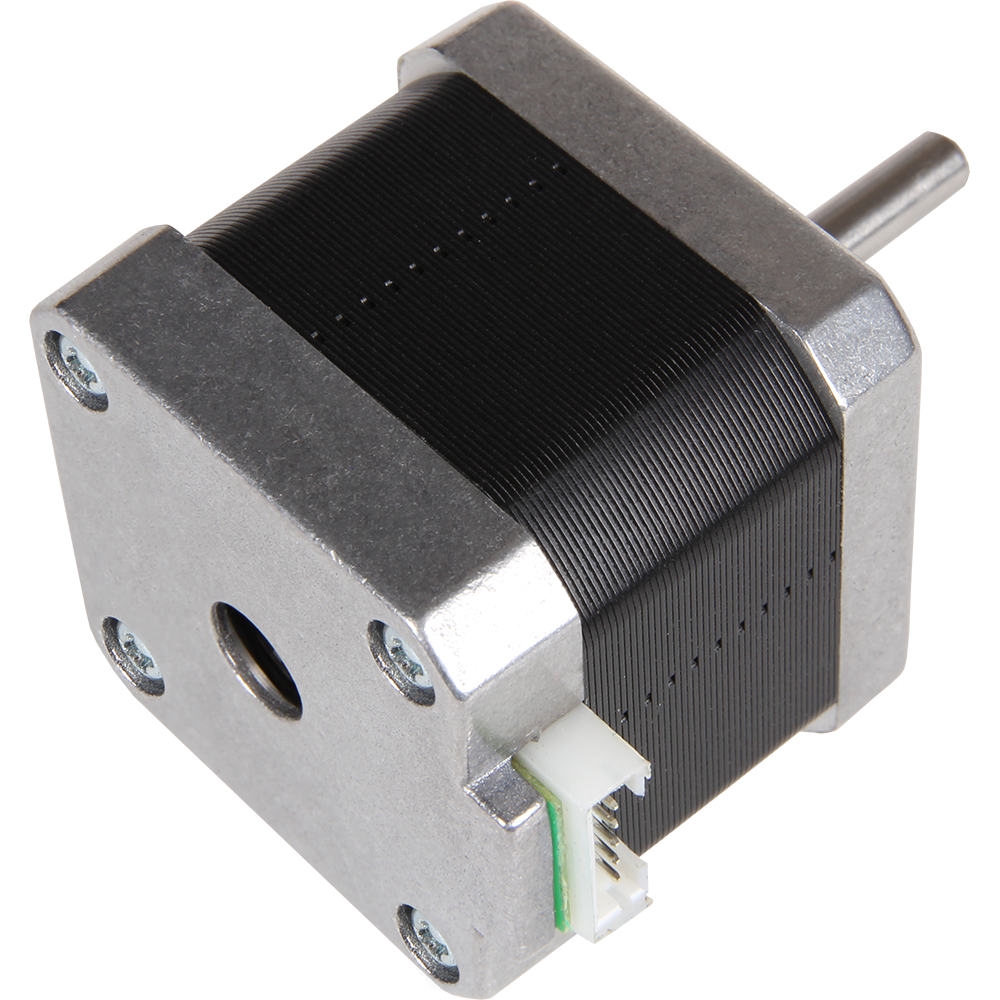

NEMA 17 Motor

Dieser Schrittmotor kann optimal für Aufgaben in den Bereichen Automatisierung, CNC (z.B. Gravier-Laser, 3D-Druck, Fräse, etc.) oder Robotik eingesetzt werden. Als bipolarer Motor mit 2 Phasen macht er 1,8° pro Schritt und sorgt damit für eine gleichmäßige Bewegung und ein optimales Haltemoment von 0,45 Nm.

Spezifikationen

Spezifikation

42SHD0217-24B

Wellendurchmesser

Ø 4,5 x 22 mm (Einzelwelle)

Anschluss

6-Pol Buchse (JST), 4 Pins belegt

Schritte pro Umdrehung

200

Haltemoment

0,45 Nm

Nennspannung

3,3 V

Nennstrom

1,5 A

Schrittwinkel

1,8°

Anzahl Phasen

2

Phasenwiderstand

2,2 Ω

Phaseninduktivität

5 mH

Isolationswiderstand

Min. 100 MΩ bei 500 V DC

Isolationsklasse

B (130°)

Trägheitsmoment

57 g·cm²

Rastmomnent

0,015 Nm

Betriebstemperaturbereich

-10 - 50 °C

Abmessungen

42 x 42 x 42 mm

Gewicht

0,3 kg

Lieferumfang

EAN

4250236818771

Artikelnummer

NEMA17-04
