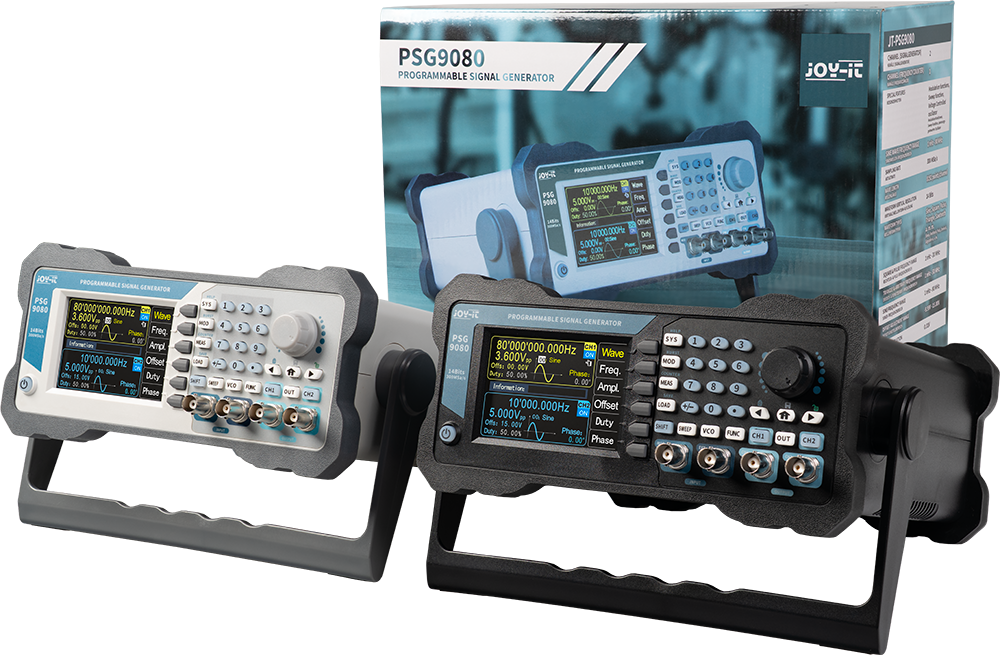

PSG9080B Signalgenerator

Der JT-PSG9080 ist ein moderner, programmierbarer Signalgenerator, der die Anforderungen professioneller Anwender in Entwicklung, Labor und Ausbildung zuverlässig erfüllt. Mit seinen zwei unabhängigen Kanälen und dem integrierten Frequenzzähler kombiniert er hohe Flexibilität mit praxisnaher Funktionalität. Ob für Forschung, Qualitätssicherung oder Schulungsumgebungen – dieser Signalgenerator bietet die ideale Grundlage für präzise und reproduzierbare Messergebnisse.

Besonders hervorzuheben ist die Vielseitigkeit des Geräts. Der JT-PSG9080 deckt einen breiten Frequenzbereich ab und unterstützt eine große Bandbreite an Signalformen und Modulationsarten. Damit können sowohl Standardanwendungen als auch anspruchsvolle Testaufgaben einfach realisiert werden. Durch diese Flexibilität eignet er sich hervorragend für unterschiedlichste Einsatzbereiche – von der Entwicklung elektronischer Schaltungen bis hin zur Simulation komplexer Signalabläufe.

Auch die Benutzerfreundlichkeit kommt nicht zu kurz: Das hochauflösende 3,5“ Farbdisplay sorgt für eine klare Darstellung aller relevanten Informationen. Zusammen mit dem durchdachten Bedienkonzept lassen sich Einstellungen intuitiv anpassen und speichern. Häufig genutzte Konfigurationen stehen somit jederzeit schnell wieder zur Verfügung, was den Arbeitsalltag spürbar erleichtert und die Effizienz erhöht.

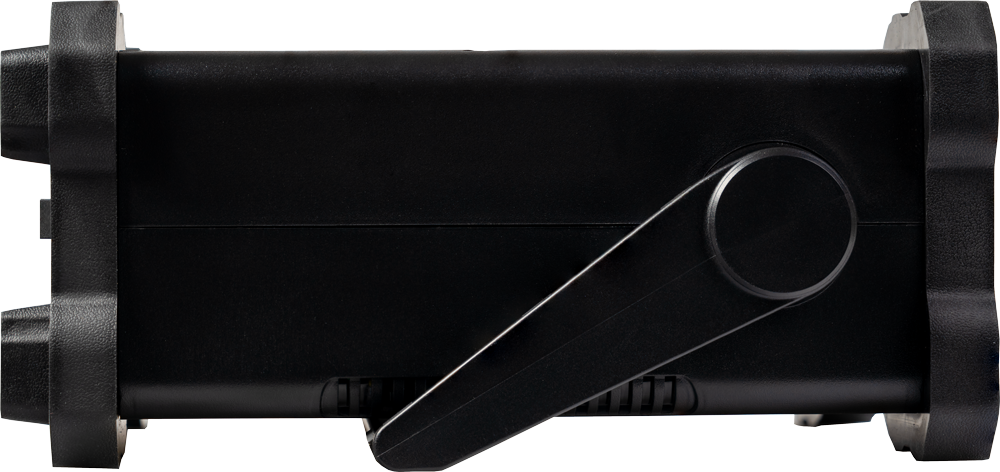

Dank seiner robusten Bauweise, den rutschfesten Standfüßen und der durchdachten Menüführung ist der JT-PSG9080 sowohl für den intensiven Dauereinsatz im Labor als auch für den mobilen Gebrauch bestens geeignet. Er vereint Präzision, Vielseitigkeit und einfache Handhabung in einem kompakten Gerät – und bietet damit eine zuverlässige Lösung für alle, die bei der Signalerzeugung keine Kompromisse eingehen möchten.

Spezifikationen

Besonderheiten

Großer Frequenzbereich bis 80 MHz,
Zwei Kanäle plus Frequenzzähler,
Vielfältige Signalformen und Wellenarten,
Umfangreiche Modulationsmöglichkeiten,
Integrierte Mess- & Analysefunktion,
Inkl. PC-Software

Kanäle

2 Ausgänge (Signalgenerator) + 1 Frequenzzähler

Display

3,5“ TFT-Farb-LCD

Anschluss

BNC Signalklemmen

Besonderheiten

Sweep-Funktion, VCO-Funktion, Arbiträrwellen, Modulationen, PC Software

Farbe

Schwarz

Frequenzbereich Sinus

1 nHz - 80 MHz

Frequenzbereich Rechteck/Puls

1 nHz - 30 MHz

Frequenzbereich Dreieck/Arbiträr

1 nHz - 50 MHz

Frequenzbereich TTL

1 nHz - 20 MHz

Frequenzauflösung

1 nHz

Frequenzgenauigkeit

± 5 ppm

Frequenzstabilität

± 3 ppm / Jahr

Abtastrate

300 MSa/s

Vertikale Auflösung

14 Bit

Signalformen

Sinus, Rechteck, Puls, Dreieck, Teil-Sinuswelle, CMOS-Welle, DC-Pegel, Halbwelle, Vollwelle, Positive Treppenwelle, Anti-Treppenwelle, Rauschsignal, Exponentieller Anstieg, Exponentieller Abfall, Multisonic-Welle, Symplectic-Puls, Lorentz-
Puls, 60 benutzerdefinierte Arbiträrwellen

Amplitudenbereich

< 1 MHz: 3 mVpp ~ 25 Vpp
< 11 MHz: 2 mVpp ~ 10 Vpp
< 60 MHz: 2 mVpp ~ 5 Vpp
< 80 MHz: 2 mVpp ~ 3,6 Vpp

Harmonische Verzerrung

≤ 0,5 % (@ 1 kHz, 5 Vpp)

Modulationsarten

AM, FM, PM, ASK, FSK, PSK, PWM, Burst

Sweep-Modi

Linear / logarithmisch

Sweep-Richtungen

Steigend, Fallend, Round-Trip

Sweep-Zeit

0,01 s - 640 s

Eingangskanäle (Frequenzzähler)

1

Frequenzbereich (Frequenzzähler)

1 Hz - 100 MHz

Messungen (Frequenzzähler)

Frequenz, Positive & Negative Pulsbreite, Periode, Duty Cycle

Kopplungsmethoden (Frequenzzähler)

DC, AC

Torzeit (Frequenzzähler)

0,001 s - 10,000 s

Messmodi (Frequenzzähler)

Niederfrequenz, Hochfrequenz

Messbereich (Frequenzzähler)

1 Hz - 100 MHz

Eingangssignal-Amplitudenbereich (Frequenzzähler)

2 Vpp - 20 Vpp

Periodenmessung (Frequenzzähler)

10 nS - 4 s

Tastverhältnis-Messbereich (Frequenzzähler)

0,01 % - 99,99 %

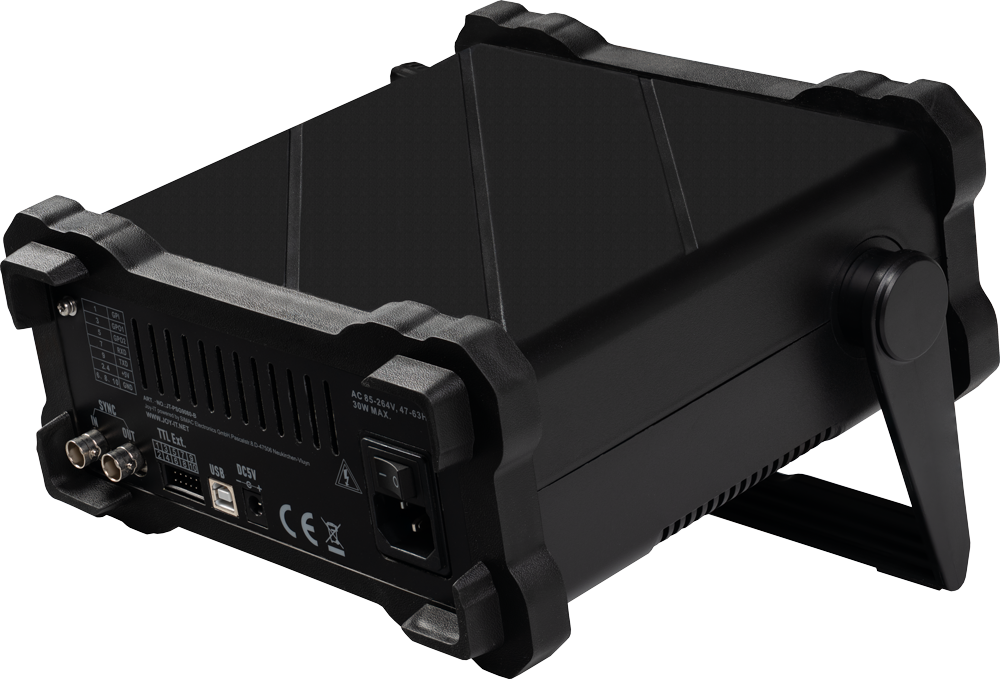

Schnittstellen

USB, TTL

Interner Speicher

Bis zu 60 Benutzer-Wellenformen speicherbar

Eingangsspannung

AC: 85 - 264 VAC, 47 - 63 Hz
USB: 5 V DC, 3 A

Leistungsaufnahme

≤ 30 W

Betriebstemperatur

0 - 40 °C

Betriebsfeuchtigkeit

< 80% rF

Weitere Informationen

Abmessungen

219 x 240 x 160 mm

Gewicht

1030 g

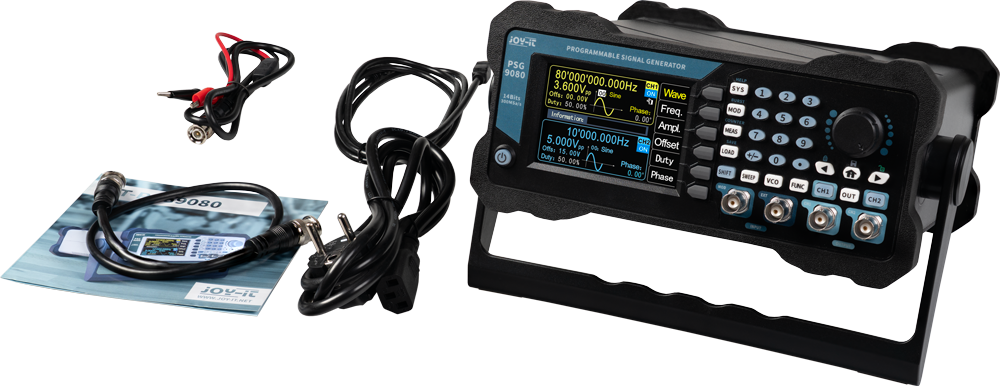

Lieferumfang

PSG9080, Netzkabel, 2x BNC-Kabel, USB-Kabel, Kurzanleitung

EAN

4250236827636

Artikelnummer

JT-PSG9080-B
