JDS2915

JDS2915

Das JT-JDS2915 ist ein 2 Kanal Signalgenerator, welcher Signale von bis zu 15 MHz erzeugt.

Der JT-JDS2915 ist kompakt und kann mithilfe einer optional erhältlichen Powerbank auch mobil genutzt werden. Um den Signalgenerator mit einer Powerbank zu betreiben, benötigen Sie noch ein zusätzliches USB zu DC Anschlusskabel ( 5,5mm Hohlstecker).

Er ist mit seinen unterschiedlichen Kurvenformen, wie z.B. Sinus, Rechteck, Dreieck, Puls, Halbwelle uvm., auf allen Gebieten der Messtechnik einsetzbar.

Zusätzlich ist ein 1-Kanal Frequenzzähler integriert. Mit einer Frequenzgenauigkeit von ±20ppm und einer Stabilität von ±1ppm/3h bietet er eine hervorragende Signalqualität und Flexibilität.

Durch das 2,4“ große TFT-Farbdisplay ist zudem eine optimale Bedienfreundlichkeit gewährleistet, wodurch sich verschiedenste Einsatzmöglichkeiten ergeben.

Wichtig: Die Powerbank und das USB-DC Kabel sind nicht im Lieferumfang. Diese müssen Sie bei ihrem Händler ihres Vertrauens gesondert erwerben.

Spezifikationen

Spezifikationen

Kanäle

2 Kanal Generator, 1 Kanal Frequenzzähler

Frequenzbereiche

Sinus: 0 - 15 MHz; Rechteck, Dreieck: 0 - 15 MHz; TTL, Puls: 0 - 6 MHz

Wellenformen

Sinus, Rechteck, Dreieck, Puls, Halb–, Vollwelle, exponentieller Anstieg / Fall, etc.

Messbereich Frequenzzähler

Messbereich: 1 - 100 MHz

Frequenzgenauigkeit

± 20 ppm

Frequenzstabilität

± 1 Ppm/3h

Abtastrate

266 MSa/s

Display

2,4 Zoll TFT-Farb-LCD

Vertikale Wellenauflösung

14 bits

Amplitudenbereich

< 10 MHz: 0 - 20 Vpp; > 10 MHz: 0 - 10 Vpp

Amplitudenauflösung

1 mV

Amplitudenstabilität

± 5%/5h

Amplitudenebenheit

<10 MHz: ± 5 %; >10 MHz: ± 10 %

Impedanz des Outputs

50 Ω ± 10 %

Verzerrungsfaktor

<0.8%(20Hz-20KHz, 0dBm)

Abmessungen

145 x 95 x 55 mm

Gewicht

680 g

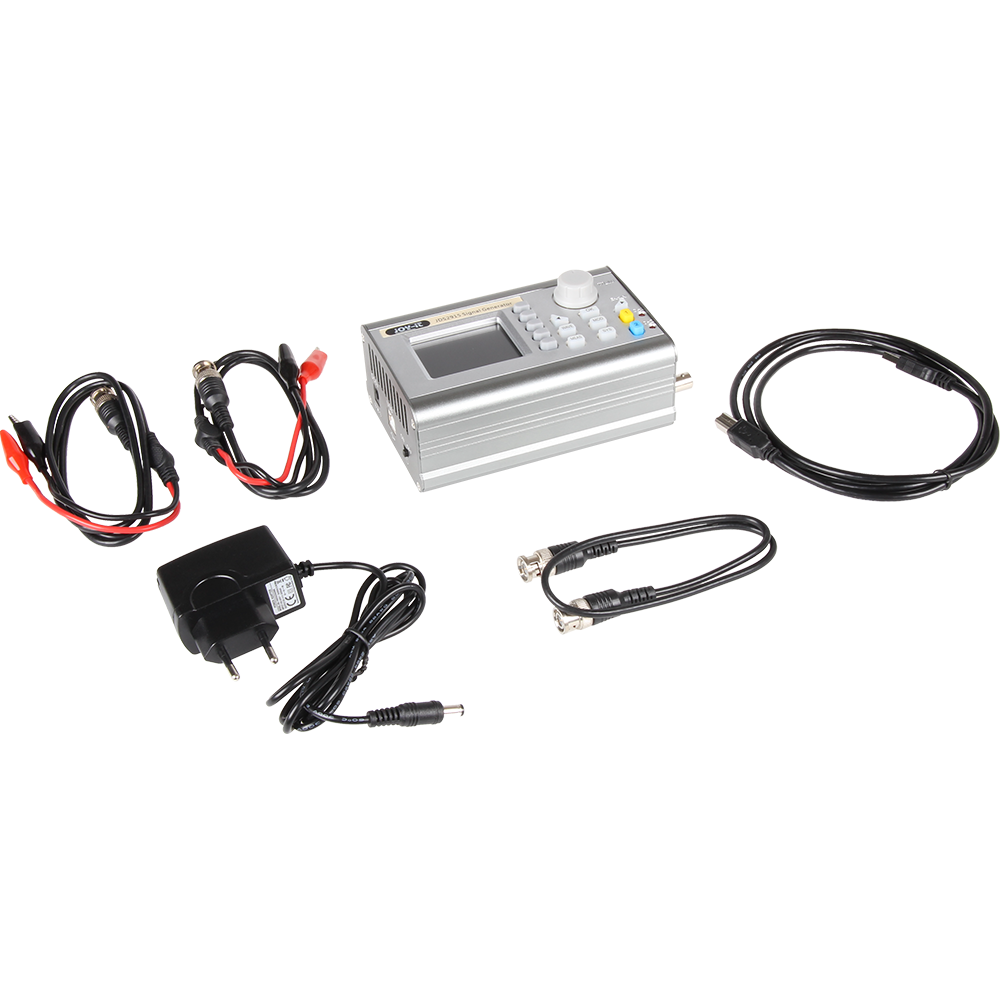

Lieferumfang

Generator, BNC Signalklemmen, Netzteil

EAN

4250236817071

Artikelnummer

JT-JDS2915
